Platte staart versus scherpe staart zelftappende schroeven: materiële draadvormende verschillen

Twee zelftappende schroeven kunnen er in een bak bijna identiek uitzien en zich toch totaal verschillend gedragen op een lopende band. Het verschil begint meestal bij de staart, het uiteinde van de schacht tegenover de kop. Een platte staartschroef eindigt met een stompe, afgeschuinde zijde, terwijl een scherpe staartschroef eindigt met een taps toelopende punt. Die ene geometrische keuze bepaalt of er een geleidegat nodig is, hoe snel de schroef start en hoeveel aandrijfkoppel de verbinding absorbeert voordat er iets kapot gaat.

Geometrie vertelt echter slechts de helft van het verhaal. Het materiaal achter de punt, samen met de warmtebehandeling die erop wordt toegepast, bepaalt of de draden zich netjes in het substraat vormen of deze strippen.

Wat de staart van een zelftappende schroef eigenlijk doet

In de terminologie van bevestigingsmiddelen is de staart het uiteinde van de schacht en bepaalt hoe de schroef een werkstuk binnengaat.

• Platte staart: de schacht eindigt in een plat of licht afgeschuind vlak. Omdat de schroef geen doorsteekpunt heeft, is hij bedoeld om in een voorgeboord, geponst of gegoten gat te dringen en vervolgens in dat gat de passende schroefdraad te vormen of te snijden.
• Scherpe staart: de schacht loopt taps toe naar een conische punt. De punt fungeert als aanzet-, verplaatsings- of snijmateriaal, zodat de schroefdraad in veel substraten zonder aparte boorstap ingrijpt.

Omdat een scherp staartpunt taps toeloopt, zijn de eerste schroefdraden onvolledig en worden deze geleidelijk dieper naarmate de schroef verder beweegt. Een platte staartschroef draagt ​​completere schroefdraden dichter bij het uiteinde van de schacht, waardoor zowel de belastingsverdeling over de aangrijpende lengte als de vorm van de aandrijfkoppelcurve verandert.

Materiaalkeuze en warmtebehandeling: de echte beslissende factor

Koolstofstaalsoorten zoals C1022A zijn meestal gehard: het oppervlak is gecarbureerd tot een hoge hardheid zodat het kan snijden of een draad kan vormen, terwijl de kern zachter en taaier blijft zodat de schroef niet breekt onder koppel. De kloof tussen oppervlaktehardheid en kernhardheid maakt een kleine schroef zowel agressief als duurzaam.

Roestvrijstalen opties gedragen zich anders en worden vaak verkeerd begrepen:

• SUS410, een martensitisch roestvrij staal: het kan worden gehard en getemperd, waardoor een hardheid wordt bereikt die dicht bij gehard koolstofstaal ligt, terwijl het een matige corrosieweerstand biedt.
• SUS304 en SUS316, austenitisch roestvast staal: ze kunnen niet worden versterkt door afschrikken en temperen. Hardheid komt alleen voort uit koud bewerken, dus ze blijven zachter en zijn gevoeliger voor vreten en draadstrippen.

Het onderscheid is het belangrijkst bij een scherpe punt. Dat punt heeft een zeer kleine dwarsdoorsnede, waardoor een overgehard of ondergehard punt tijdens het rijden kan breken, terwijl een ondergehard punt eenvoudigweg omvouwt en weigert te starten. Platte staartschroeven verspreiden de aandrijfspanning over een groter gebied, maar hun lange schroefdraad betekent dat de diepte van de behuizing consistent moet blijven over de gehele schroefdraadlengte.

Draadvormend gedrag met platte staart

Een platte staartschroef is een bevestigingsmiddel met gecontroleerde aangrijping. Omdat het het werkstuk niet kan doorboren, bepalen de gatdiameter en de gatkwaliteit de omstandigheden voor draadvorming. In plaatstaal wordt het gat normaal gesproken iets onder de nominale draadmaat geponst of geboord, en de schroef rolt of snijdt zijn eigen draad in de wand van dat gat. Bij kunststoffen en spuitgietstukken bereikt een gegoten kerngat hetzelfde resultaat.

De gevolgen zijn voorspelbaar: het startkoppel is hoger omdat het volledige schroefdraadprofiel onmiddellijk aangrijpt, de aangrijplengte is gemakkelijk te controleren en verbindingen kunnen worden gedemonteerd en opnieuw gemonteerd met veel minder schade dan een scherpe punt zou veroorzaken. Platte staartschroeven zijn ook de logische keuze wanneer de schroef door een eerste paneel gaat en een schroefdraad moet vormen in een moer, een nok of een dikkere tweede laag.

Zelftappende schroeven met platte staart voor metaal en blinde gaten Stompe platte staart is geschikt voor voorgeboord metaal, blinde gaten en bodemwerk, met platte of pankoppen en opties van koolstof of roestvrij staal. Bekijk Product →

Scherp draadvormingsgedrag in de staart

Een scherpe staartschroef ruilt controle in voor snelheid. De punt positioneert zichzelf, duwt materiaal opzij en trekt de eerste draden in contact, zodat er geen aparte boorbewerking nodig is in hout, spaanplaat, dunne plaat en veel kunststoffen. De wisselwerking is dat het substraat het verplaatste materiaal moet accepteren. In dicht hardhout of dik staal kan de punt nergens materiaal verplaatsen en neemt het aandrijfkoppel scherp toe.

Ontwerpen met scherpe punten concentreren ook de spanning, omdat de taps toelopende punt minder materiaal draagt ​​en draadvormende belastingen samenkomen op een klein volume gehard staal. Dat is waar de dieptecontrole van cruciaal belang wordt: een te ondiepe behuizing en de punt vervormt, een te broze behuizing en de punt breekt af.

Pan Head Sharp Point zelftappende schroeven Deze kruiskopschroeven met kruisverzonken kop zijn ideaal voor voorgeboorde metalen constructies, snijden de schroefdraad en verdelen de klemkracht over constructie-, meubel- en apparatuurbehuizingen. Bekijk Product →

Platte staart en scherpe staartschroeven naast elkaar

De onderstaande tabel vat de verschillen samen die er het meest toe doen tijdens specificatiewerkzaamheden.

Hoe warmtebehandeling consistente draadvorming ondersteunt

Draadvormingsprestaties zijn zowel een resultaat van een warmtebehandeling als een ontwerpresultaat. Door het carbureren ontstaat de harde oppervlaktelaag, waardoor sloten tijdens de transformatie worden gedoofd, en door het temperen wordt de kerntaaiheid hersteld om het installatiekoppel te overleven. De diepte van de behuizing, de oppervlaktehardheid en de hardheid van de kern moeten allemaal binnen een venster worden gehouden, en dat venster is het gemakkelijkst vast te houden wanneer de ovenatmosfeer en het temperatuurprofiel zich van batch tot batch herhalen.

Procesapparatuur staat daarom direct achter de kwaliteit van bevestigingsmiddelen. Carburerende en tempereerovens met gecontroleerde atmosfeer uit een goed gespecificeerd assortiment apparatuur voor warmtebehandeling houd de diepte van de doos uniform over een productiepartij in plaats van alleen in een monster. Hardheidsonderzoeken en zoutsproeitesten bevestigen vervolgens dat de oppervlaktelaag zich tijdens gebruik gedraagt ​​zoals bedoeld.

Passend tiptype en materiaal voor het substraat

De materiaalbeslissing moet de ondergrond volgen, en niet andersom.

• Dunne staalplaat, ongeveer 0,5 tot 1,5 mm: een scherpe geharde koolstofstalen schroef in de staartbehuizing is het snelst; een platte staartschroefpak werkt waar een gedefinieerd pilotgat en een nette draadaangrijping er meer toe doen.
• Staal boven ongeveer 2 mm: gebruik een platte staartschroef in een geboord geleidegat, of een zelfborende schroef. Een zelftappende schroef met een scherpe staart zal het moeilijk hebben.
• Hout en spaanplaat: scherpe staartontwerpen, idealiter met een snijrib of type 17-stijl staart, verminderen splijten nabij randen en uiteinden.
• Kunststoffen en spuitgietstukken: een platte staartschroef in een gegoten kerngat beperkt de ringspanning en scheuren.
• Corrosieve dienst: SUS410 waar hardheid nodig is, SUS304 of SUS316 waar corrosiebestendigheid domineert en de rijomstandigheden zacht blijven.

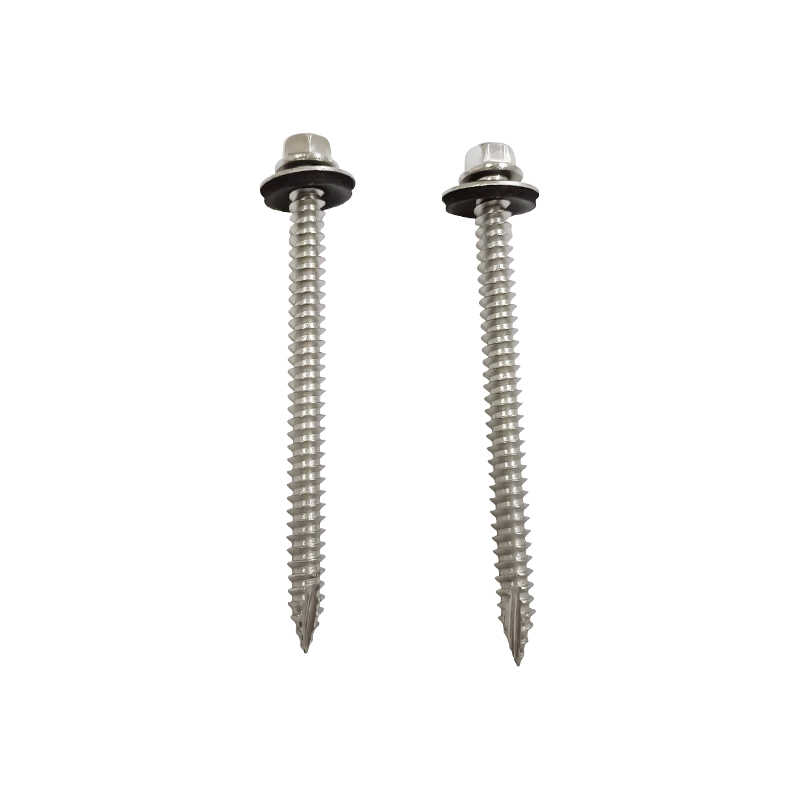

Zeskantringkop Type 17 Zelftappende schroef met EPDM-sluitring Voor metalen dakbedekking en bekleding buitenshuis maakt deze SUS410-schroef gebruik van steundraad en afdichtring om de grip te verbeteren en het binnendringen van vocht te voorkomen. Bekijk Product →

Veelvoorkomende faalwijzen en hun materiële oorzaken

Veelgestelde vragen

De keuze tussen een platte staart en een scherpe staart zelftappende schroef komt neer op hoe de verbinding zich moet vormen. Een scherpe staart optimaliseert de installatiesnelheid en het zelfstartvermogen, op voorwaarde dat het substraat verplaatst materiaal kan accepteren en de punt de juiste kastdiepte erachter heeft. Een platte staart optimaliseert de kwaliteit van de aangrijping, de voorspelbaarheid van het koppel en de herbruikbaarheid, op voorwaarde dat het gat correct is voorbereid. In beide gevallen bepalen de kwaliteit en de warmtebehandeling achter de punt of de ontwerpintentie de productie overleeft.

Voor een breder beeld van hoe deze bevestigingsmiddelen worden geclassificeerd en toegepast, vindt u dit overzicht van zelftappende schroeftypes en selectie is een nuttige metgezel bij het lezen.
